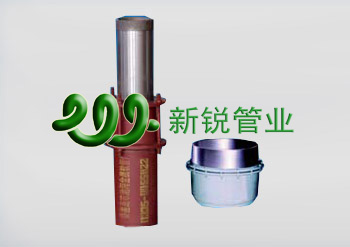

套筒型波纹补偿器
发布时间:2017-08-22

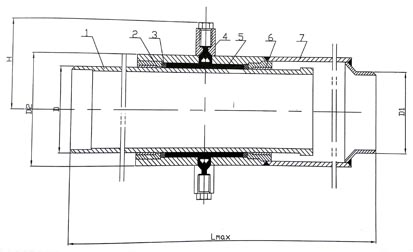

一、产品结构简图
二、产品特点
1.补偿量大,标准补偿量为150-500mm,并可按用户需要设计。
2.膨胀节两端采用复合材料轴瓦,提高了芯管外壳间的定位和导向性能。
3.防脱拉结构设计,提高了产品应付意外事故的能力。保证了运行的安全性。
4.采用性能优异的填料密封,先进的技术保证产品密封可靠,又可实现不停产维护。可在管道正常运行状态下,多次补偿注入即可排除泄漏保证管道安全运行。
5.与管道采用焊接方式连接,结构紧凑,占用空间小,安全方便。
6.与方形膨胀节相比,管道长度短,热损失和流体阻力小,可节省钢材和运行费用,具有重要的经济效益和社会效益。
三、产品安装使用注意事项
1.膨胀节外壳应尽量靠近管道的固定支架,其距离应小于4倍的管道直径。
2.膨胀节芯管一册设置导向支架,与膨胀节的距离为4-6倍的管道直径。
3.膨胀节在管道安装时,其轴心线偏移应小于0.3%。
4.安装前,检查芯管的伸出长度,应符合表中给出的数值,同时检查注料口螺栓,如发现松动应予以拧紧。
5.安装前应考虑到管道的温度,预留足够的收缩量。
6.当管道壁厚大于6mm时,应打坡口,焊接时应小心,不得损伤芯管的工作表面。
7.运输与储存运输时,应保护芯管的工作表面,不允许收到损伤,装卸时注料不得着力。储存时,芯管工作表面应涂硅油保护。
8.双向膨胀节的补偿能力是单向膨胀节的两倍。
