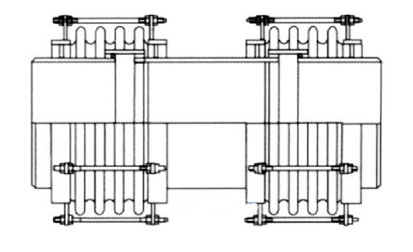

一、产品结构简图

二、产品特点

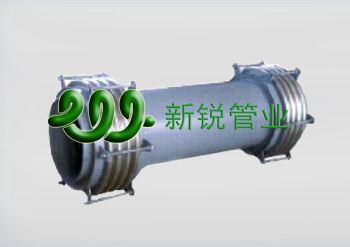

　　煤粉管道专用三维波纹补偿器也称补偿器、伸缩节、膨胀节是专为煤粉管道设计的一种专用补偿器。管道补偿器采用多层一次液压成型工艺，可以补偿轴向、角向、横向及各方位的合成位移。管道补偿器具有极强的耐磨性、补偿量大、产品性能好、使用寿命长、等多种优点。

　　耐高温，不漏粉，不积粉位移刚度小;能够吸收任意方向位移，挠性好保证锅炉及管系膨胀自如;安装维护方便、吊架简单、使用寿命长、综合投资省。广泛应用于100~600MW发电机组，从根本上解决了煤粉泄漏的问题，保证了机组的正常安全运行。


三、产品安装使用注意事项



　　1.煤粉管道专用三维补偿器能够吸收轴向位移(X)、任意向的横向位移(Y)、轴向补偿量(Xo)、横向补偿量(Ymm)能满足各类机组要 求，选用时应满足下列计算式：

　　2.对于200MW以上功率的大型火机组，锅炉燃烧器与煤粉管道接口处的垂直位移200毫米以上，水平位移、40毫米以上，膨胀节要尽可能近燃烧器安装，并设置固定支架，隔离支架5以外管线的变形，使该补偿器主要吸收锅炉的位移，见下述三种安装方式：

　　3.靠近燃烧器入口处水平安装，锅炉的垂直位移，锅炉及煤粉管道的任意方向位移，补偿器主要通过横向挠曲以及少量轴向位移伸与压缩来吸收。 为减少磨损和流阻，产品按冷紧状态安装(又称偏装)，冷紧量为入口处的垂直位移ΔY。以保证补偿器能在水平状态下工作。

　　4.靠近燃烧器入口处垂直安装，此时补偿器主要通过伸缩以及少量横向挠曲来吸收位移。为减少A点受力，补偿器按预拉伸状态安装。
