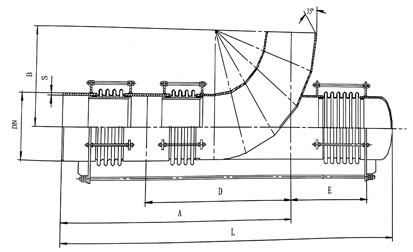

一、产品结构简图

二、产品特点

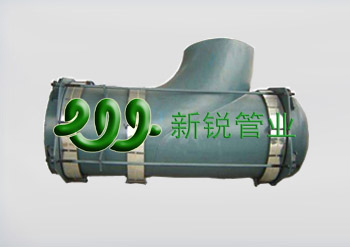

　　 曲管压力平衡型波纹补偿器，由构成其工作主体的波纹管(一种弹性元件)和端管、支架、法兰、导管等附件组成。属于一种补偿元件。利用其工作主体波纹管的有效伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管线、导管、容器等的轴向、横向和角向位移。也可用于降噪减振。在现代工业中用途广泛。

三、安装使用注意事项

　　1.曲管压力平衡型波纹补偿器是按照GB/T12777-99和美国《EJMA》标准辅助计算机优化设计、制造而成，适用于石化、钢铁、电力、有色金属等部门，安装在管道的拐弯处或与设备相连的空间管道上。它能补偿轴向位移、横向位移，而不会对管道系统或其他设备产生内压推力。

　　2.曲管压力平衡型波纹补偿器常用于泵、压缩机、汽轮机及其他对载荷敏感的管道系统。能迅速衰减由于启动、停车等引起系统压力波振动，消除水击，且能吸振降噪，保证设备安全运行。

　　3.0.2MPa系列产品可用于介质温度≥150℃  ,全真空到0.2MPa压力范围，如电厂的汽机排气管等;0.6MPa系列产品可用于介质温度达250 ℃ ，工作压力达0.6MPa，如压缩机的排气管道或石油化工的工艺管道等。

　　4.大拉杆，是承受压力载荷的构件，吸收横向位移时相对于撑板要有一定量偏摆，使用时其上的紧固螺母要旋到位又要避免旋压过紧而影响活动。

　　5.表中所列产品装有内衬筒，介质从弯头流入，若介质流向与示意图相反，即从通道端流入，弯头流出，则用户应在订货合同或协议中明文说明，以使产品制造时，将内衬筒掉头安装。

　　6.产品中的小拉杆是安装、运输、调整时起作用，不可作为承力件，小拉杆在管道安装完毕后必须拆除，方可投入运行。

　　7.如果您所需要的产品，其工作温度、工作压力、规格尺寸、弹性力、材料、连接尺寸等另有要求时，请与我公司联系，我们将为您专门设计制造。
