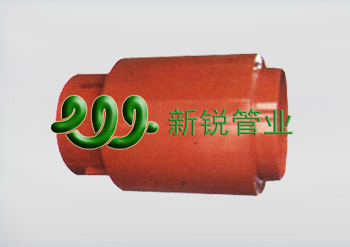

无约束型波纹补偿器
发布时间:2017-12-06

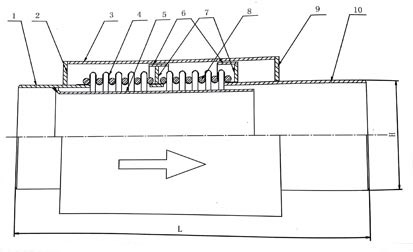

一、产品结构简图



二、产品特点


  无约束型波纹补偿器具有强力的支撑和定向性能。非常可靠的柱状稳定性,改变以往轴向波纹膨胀节易发生的"扭弯"和失稳现象,波纹管波数较多,同时可采用多层、补偿量大等优点。无约束是国以往的轴向型波纹补偿器对使用有较多约束条件而得名的,无约束波纹补偿器完全消除了以往轴向型补偿器对导向支架L1≤4DgL2≤14Dg和L3要求,使用约束波纹补偿器可使管道的所有支架间距均可任意。无约束膨胀节用于管道的轴向补偿,补偿量大,具有强力自导向和超强的抗弯能力,从而可以简化管道导向支架的设计,使导向支架的间距安装均可任意。


三、产品安装使用注意事项


  由于无约束型波纹补偿器自身具有强力支撑和固定性能,因此,无约束型波纹补偿器取消了拉伸工作外,还大大地宽松了安装要求。无约束型波纹补偿器可像一段短管一样安装于管道中,不必按照其它轴向型波纹补偿器通常要求的全线钢管接好后再割下和膨胀节等长的管道的方法。还由于无约束型波纹补偿器坚固的外壳,也方便了运输、安装和保温。但仍需注意以下几点

  1.定向保护套不得与坚固物碰撞,一面妨碍导项圈的位移。

  2.管道内工作介质应进行氯离子和氧离子消除处理,氯离子含量不应超过25PPm。当膨胀节靠近地面安装或在地沟内安装时,要有良好的排水措施,未经特殊处理的无约束型波纹补偿器不得浸泡在污水中。

  3.安装时要注意导流筒的方向与介质流动方向一致。

  4.无约束型波纹补偿器允许不超过1.5倍公称压力的系统水压试验。

  5.压力试验必须在固定支架安装完毕后进行。
