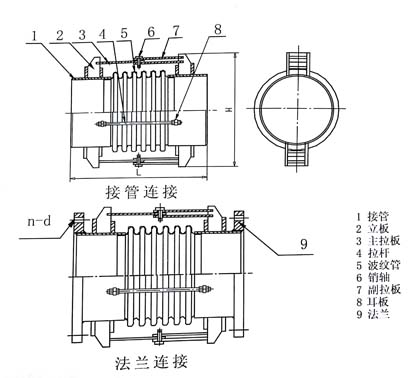

一、产品结构简图

二、产品特点

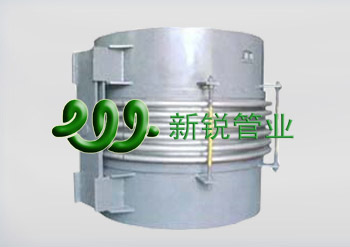

　　此类膨胀节由接管、波纹管及与接管相连的一对铰链构成。它只能吸收单平面的角向位移。吸收空间位移时应该有两个或三个角向型膨胀节组合使用。膨胀节的铰链具有承受内压推力的能力。

三、产品安装使用注意事项

　　1.膨胀节上的小拉杆是安装、运输、调整用的，不可作为承力件，产品在管道上安装完毕后，必须拆除小拉杆，方可投入运行。

　　2.当要求膨胀节角变形较大或系统工作压力较高时，推荐产品在安装时进行“冷紧”，一般为50%冷紧或100%冷紧。冷紧的优点主要在于改善膨胀节及管线的稳定性。

　　3.安装时注意膨胀节铰链转动平面，必须与位移平面一致。
